Tìm hiểu sơ đồ máy lọc nước nóng lạnh và nguyên lý hoạt động

Nước và Sức khoẻ

06.11.2025

Việc hiểu rõ sơ đồ máy lọc nước nóng lạnh không chỉ giúp bạn lựa chọn sản phẩm phù hợp mà còn sử dụng và bảo trì thiết bị hiệu quả. Cùng Mitsubishi Cleansui khám phá chi tiết cấu tạo, nguyên lý hoạt động và những điểm cần lưu ý khi chọn mua máy lọc nước nóng lạnh.

Giới thiệu máy lọc nước nóng lạnh

Hiểu rõ về máy lọc lọc nước nóng lạnh sẽ giúp bạn nắm bắt được cách thức vận hành, từ đó có thể sử dụng đúng cách và xử lý các sự cố đơn giản khi cần thiết.

Máy lọc nước nóng lạnh là gì?

Máy lọc nước nóng lạnh được tích hợp đa chức năng, kết hợp giữa chức năng lọc nước với khả năng làm nóng và làm lạnh nước. Thiết bị này hoạt động bằng cách lấy nước từ nguồn cấp (thường là nước máy), cho đi qua hệ thống lọc để loại bỏ tạp chất, vi khuẩn và các chất có hại, sau đó phân chia nước đã lọc vào hai bình chứa riêng biệt để làm nóng hoặc làm lạnh theo nhu cầu.

Lợi ích của việc sử dụng máy lọc nước nóng lạnh cho gia đình

Máy lọc nước nóng lạnh mang lại nhiều lợi ích thiết thực cho người sử dụng, giúp nâng cao chất lượng cuộc sống và tiết kiệm thời gian.

Nước sạch 24/7: Thiết bị cung cấp nguồn nước sạch liên tục, đã qua lọc loại bỏ tạp chất, vi khuẩn, kim loại nặng và các chất gây hại.
Tiết kiệm thời gian đun nước: Không cần phải đun sôi nước bằng ấm điện hay bếp gas, máy lọc nước nóng lạnh luôn sẵn sàng cung cấp nước nóng ngay lập tức. Điều này đặc biệt thuận tiện khi pha trà, cà phê, sữa cho trẻ nhỏ hoặc nấu mì gói. Tương tự, nước lạnh luôn có sẵn để giải khát mà không cần chờ đợi.
An toàn cho sức khỏe gia đình: Máy lọc nước nóng lạnh được trang bị một số cơ chế bảo vệ an toàn như hệ thống bảo vệ quá nhiệt, hệ thống ngăn tràn nước, và van khóa an toàn chống rò rỉ nước.

Cấu tạo sơ đồ máy lọc nước nóng lạnh thông thường

Dưới đây là các bộ phận chính và chức năng của từng thành phần trong sơ đồ máy lọc nước nóng lạnh thông thường:

Bộ lọc (lõi lọc): Đây là phần quan trọng của thiết bị, đảm nhận nhiệm vụ lọc sạch nước từ nguồn cấp.
Bộ phận làm nóng nước: Hệ thống làm nóng sử dụng tấm sưởi điện để nâng nhiệt độ nước trong bình chứa nóng lên 80-90°C.
Bộ phận làm lạnh nước: Hệ thống làm lạnh sử dụng bộ tản nhiệt/tấm lạnh kết hợp với công nghệ làm lạnh hiệu quả để hạ nhiệt độ nước trong bình chứa lạnh xuống 4-10°C.
Vòi nước (nóng/lạnh/lọc): Thiết bị có hai vòi riêng biệt cho nước nóng và nước lạnh. Bạn chỉ cần nhấn cần gạt nước nóng hoặc nước lạnh để lấy nước.
Bảng điều khiển: Mặt trước máy có các công tắc nguồn riêng biệt cho hệ thống làm nóng và làm lạnh, giúp người dùng linh hoạt bật/tắt từng chức năng tùy theo nhu cầu sử dụng.

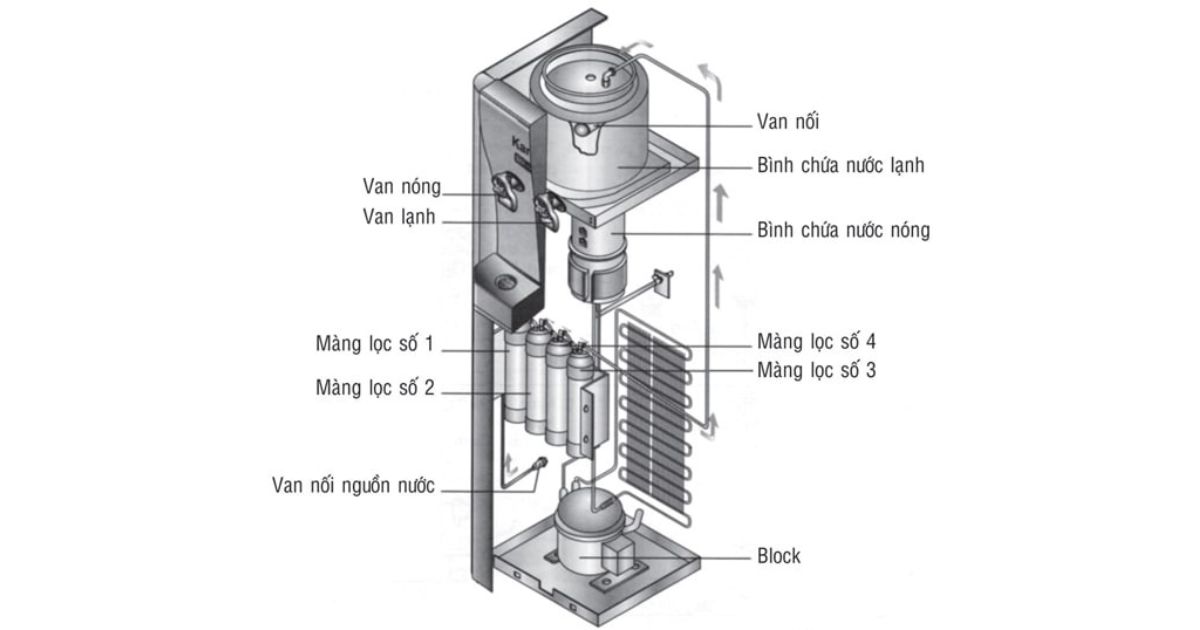

Sơ đồ máy lọc nước nóng lạnh thông thường

Nguyên lý hoạt động sơ đồ máy lọc nước nóng lạnh

Hiểu rõ nguyên lý hoạt động của máy lọc nước nóng lạnh giúp người dùng vận hành thiết bị hiệu quả và nhận biết được các vấn đề kỹ thuật có thể xảy ra.

Nguyên lý làm nước nóng

Khi công tắc nguồn nóng được bật, dòng điện chạy qua tấm sưởi điện tạo ra nhiệt năng. Tấm sưởi này được đặt tiếp xúc trực tiếp hoặc gần với nước trong bồn chứa nóng, truyền nhiệt hiệu quả cho nước bên trong.

Nguyên lý làm nước lạnh

Hệ thống làm lạnh bao gồm các thành phần chính như dàn lạnh, máy nén, dàn nóng và ống mao dẫn. Nước trong bồn chứa lạnh được làm mát thông qua dàn lạnh đặt tiếp xúc với bồn. Chất làm lạnh tuần hoàn trong hệ thống, hấp thụ nhiệt từ nước và giải phóng nhiệt ra môi trường xung quanh qua dàn nóng.

Sơ đồ máy lọc nước nóng lạnh của Mitsubishi Cleansui

Thiết bị lọc nước tích hợp nóng lạnh CWMF-500E là sản phẩm mới ra mắt của Mitsubishi Cleansui. Sản phẩm ứng dụng công nghệ Màng lọc sợi rỗng tiên tiến, mang đến nguồn nước sạch giữ khoáng tự nhiên, uống trực tiếp tại vòi. Thiết kế tinh gọn, tiện nghi, đáp ứng trọn vẹn nhu cầu nước sạch nóng – lạnh linh hoạt cho gia đình, văn phòng và không gian công cộng.

Sơ đồ hệ thống của CWMF-500E bao gồm các thành phần được sắp xếp theo trình tự hoạt động từ nguồn nước đầu vào đến điểm sử dụng. Nước máy từ nguồn cấp đi qua van bi, van điều áp để ổn định áp lực, sau đó đến van chống rò rỉ nước – một tính năng an toàn của Cleansui. Nước tiếp tục đi qua bộ lọc EUC3000 với 4 cấp lọc, sau đó được phân chia vào hai bình chứa riêng biệt.

Bình nước lạnh (3.2L) được trang bị dàn lạnh và phao cơ kiểm soát mực nước, với công suất làm lạnh là 100W. Bình nước nóng (2L) có tấm sưởi điện và cơ chế bảo vệ quá nhiệt bằng Bimetal. Cả hai bình đều có hệ thống xả đáy để vệ sinh định kỳ. Nước từ hai bình này được dẫn đến hai vòi riêng biệt để người dùng lấy nước theo nhu cầu.

Một điểm đặc biệt trong thiết kế của CWMF-500E là cơ chế chống rò rỉ. Van chống rò rỉ nước dạng cơ khí có độ an toàn cao được đặt trước bộ lọc. Khi phát hiện nước rò rỉ xuống khay hứng bên dưới, đồng xu xốp nở trong van sẽ nở ra, đẩy thanh lên để khóa nguồn nước cấp, ngăn chặn sự cố ngay từ đầu.

Khay hứng nước được đặt ở phần đáy máy, dễ dàng tháo ra để vệ sinh. Máy cũng được trang bị khay chứa lõi lọc thuận tiện cho việc thay thế định kỳ. Thiết bị được thiết kế gọn gàng với kích thước 260 x 462 x 1120 mm, phù hợp lắp đặt cho nhiều không gian.

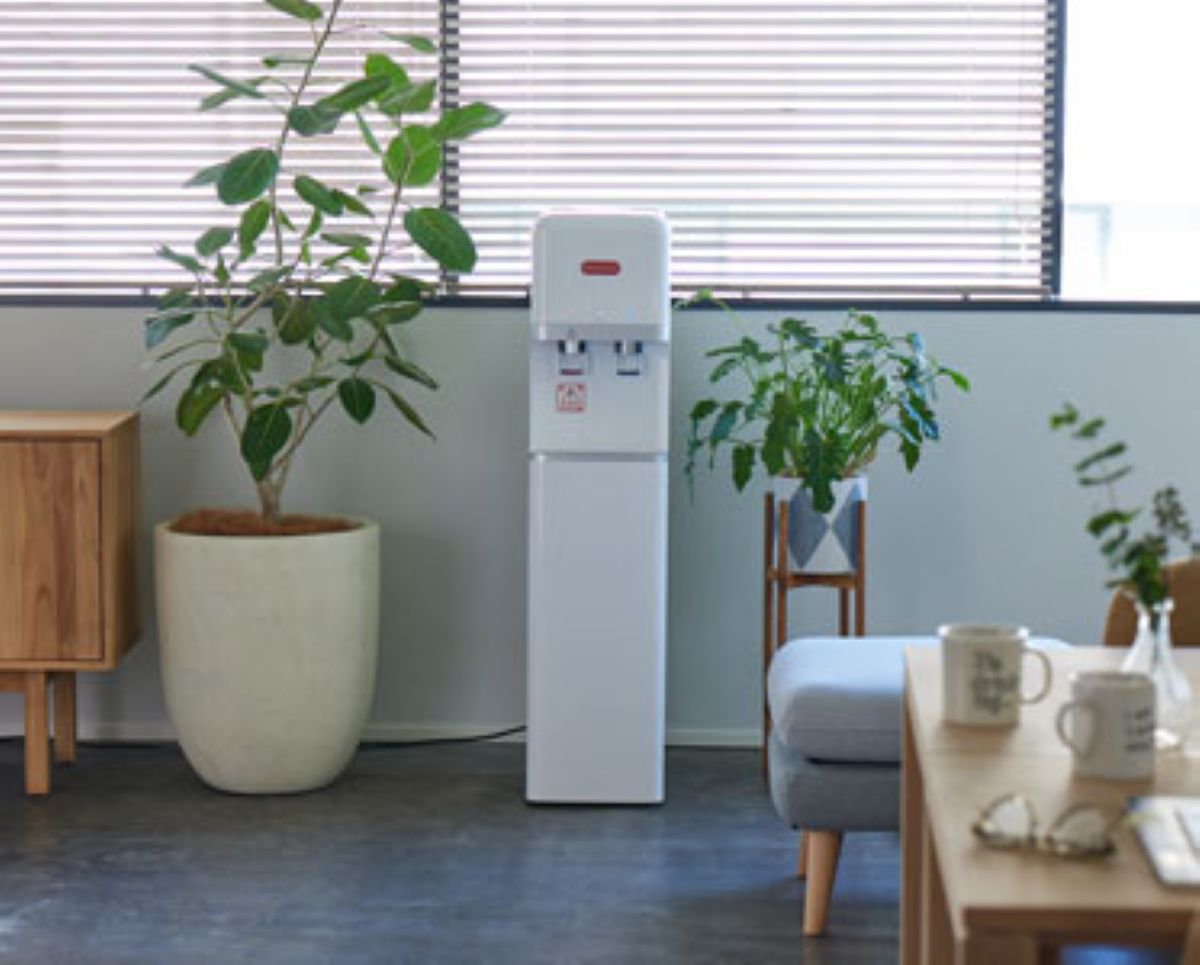

Thiết bị lọc nước tích hợp nóng lạnh CWMF-500E

Các câu hỏi thường gặp về máy lọc nước nóng lạnh

Dưới đây là những câu hỏi phổ biến mà khách hàng thường quan tâm khi tìm hiểu về máy lọc nước nóng lạnh.

Máy lọc nước nóng lạnh tiêu thụ điện bao nhiêu?

Mức tiêu thụ điện của máy lọc nước nóng lạnh phụ thuộc vào công suất làm nóng và làm lạnh, cũng như tần suất sử dụng. Tuy nhiên, máy không hoạt động liên tục 24/7. Hệ thống chỉ tiêu thụ điện khi cần gia nhiệt hoặc làm lạnh để duy trì nhiệt độ trong bình chứa. Khi nhiệt độ đạt ngưỡng cài đặt, máy sẽ tự động ngừng hoạt động và chỉ bật lại khi nhiệt độ thay đổi.

Theo ước tính, với mức sử dụng trung bình của một gia đình, máy lọc nước nóng lạnh tiêu thụ khoảng 3-5 kWh điện mỗi ngày, tương đương 90-150 kWh mỗi tháng. Điều này thấp hơn đáng kể so với việc sử dụng ấm đun nước điện nhiều lần trong ngày hoặc để tủ lạnh riêng cho nước uống.

Bao lâu thì cần thay lõi lọc cho máy lọc nước nóng lạnh?

Thời gian thay lõi lọc phụ thuộc vào công suất lọc và lượng nước sử dụng hàng ngày. Dấu hiệu cần thay lõi lọc bao gồm: tốc độ lọc chậm hơn bình thường, nước có vị lạ hoặc mùi khác thường, hoặc khi đã hết thời hạn 12 tháng. Việc thay lõi đúng hạn đảm bảo chất lượng nước luôn đạt tiêu chuẩn an toàn và kéo dài tuổi thọ thiết bị.

Máy lọc nước nóng lạnh bền bao lâu?

Tuổi thọ của máy lọc nước nóng lạnh phụ thuộc vào chất lượng sản xuất, cách sử dụng và bảo trì định kỳ. Thông thường, các thiết bị lọc nước nóng lạnh sẽ được bảo hành 2 năm giúp đảm bảo hoạt động ổn định. Trong thực tế, nếu được sử dụng và bảo trì đúng cách, máy lọc nước nóng lạnh chất lượng tốt có thể hoạt động hiệu quả và lâu dài hơn.

Máy lọc nước nóng lạnh có cần bảo trì đặc biệt không?

Để đảm bảo thiết bị hoạt động hiệu quả và bền lâu, bạn cần thực hiện một số công việc bảo trì định kỳ.

Vệ sinh bề mặt ngoài: Mỗi tuần một lần, lau bằng khăn ẩm và chất tẩy rửa trung tính. Tránh sử dụng bột mài, bàn chải chà hoặc chất tẩy rửa mạnh vì có thể làm hỏng bề mặt thiết bị.
Vệ sinh vòi nước: Mỗi ngày một lần, tháo nắp trong và ngoài của vòi nước, rửa bằng nước máy và lau khô. Dùng tăm bông vô trùng để làm sạch khu vực gắn nắp, sau đó lắp lại. Lưu ý cẩn thận khi tháo vòi nước nóng để tránh bị bỏng.
Vệ sinh khay hứng nước: Kiểm tra và đổ nước thường xuyên, tốt nhất là hằng ngày. Nếu không vệ sinh thường xuyên, nước tràn có thể kích hoạt chế độ bảo vệ, gây mất nước cấp hoặc rò rỉ ra sàn.
Xả rửa bình chứa và đường ống: Định kỳ 3-6 tháng một lần, thực hiện xả rửa hai bình chứa nóng và lạnh để loại bỏ cặn bẩn tích tụ. Tổng lượng nước xả khoảng 5 lít. Quy trình này cũng cần thực hiện khi lắp đặt lần đầu và sau mỗi lần thay bộ lọc.

>> Tìm hiểu thêm: Máy lọc nước nóng lạnh loại nào tốt?

Sơ đồ máy lọc nước nóng lạnh giúp người dùng hiểu rõ về cấu tạo, nguyên lý hoạt động và cách thức vận hành của thiết bị này. Thiết bị lọc nước tích hợp nóng lạnh CWMF-500E của Mitsubishi Cleansui là giải pháp toàn diện cho nhu cầu nước sạch, nước nóng và nước lạnh của gia đình và văn phòng, với nhiều tính năng an toàn vượt trội và công nghệ lọc tiên tiến từ Nhật Bản.
